除塵機の選定において、揚程や水路幅といった「寸法」だけで判断していませんか？真に効率的な除塵設備を実現する鍵は、現場に流れてくる「塵芥（ゴミ）の種類」と、それを「どう処分するか」という出口の設計にあります。流木、落ち葉、生活塵芥——。これら特性の異なるゴミを、いかに人手を介さず、かつ低コストで処理し続けるか。本コラムでは、製造業・インフラ管理のプロフェッショナルに向けて、塵芥別の除塵機選定ポイントから、回収・粉砕・搬送を自動化する「一貫システム」の重要性まで、実例を交えて徹底解説します。

そもそも除塵機とは？

除塵機とは、塵や土砂などを取り除くために使用する機械のことで、汚水処理施設や排水設備、中継ポンプ場において、流入する夾雑物を除去するために使われます。これを除去することによって、水流が止まるのを防ぐために除塵機設備は用いられます。

＞＞除塵機とは？レーキって何？その仕組みと製作工程を徹底解説！

ただ長年使用すると、チェーンのゆるみやパーツの故障により、除塵機の稼働が止まってしまうことがあります。このようなトラブルを未然に防ぐ方法ことが重要になります。

＞＞【コラム】除塵機でよくあるトラブル事例は？対処方法も解説！

除塵設備を構成する要素は大きく分けて、「スクリーン、除塵機、搬送設備、貯留設備、制御設備」の5つに分類されます。

■ スクリーン

スクリーンとは、塵芥を補足する設備です。

■ 除塵機

除塵機とは、スクリーンで補足された塵芥を水中から直接分離・搔揚・搬送する設備全体のことです。除塵設備の心臓部と言えます。

＞＞除塵機とは？

■搬送設備

搬送設備は、掻き揚げられた塵芥を所定の位置まで搬送する設備です。コンベヤーが該当します。

＞＞搬送設備の事例：水力発電所向け 傾斜チェーンコンベア

■貯留設備

貯留設備は、搬送された塵芥を一時的に貯留する設備のことです。タンクや槽の設備になります。

■制御設備

そして忘れてはならないのが、制御設備です。除塵機や搬送設備は電動駆動になりますが、その操作や制御を行う設備です。機側操作盤が該当します。

＞＞制御・監視システムについてはこちら

塵芥の種類から考える除塵機の基本定義

インフラ設備や工場排水において、水路の機能を維持するために不可欠なのが除塵機です。しかし、除塵機は「設置すれば終わり」の設備ではありません。最も重要なのは、その現場で「何を拾う必要があるのか」という塵芥（じんかい）の定義です。

一般的に除塵機が対象とする塵芥は、自然由来の流木や小枝、落ち葉、草の根から、人間社会から流れ込む空瓶、板切れ、プラスチック片などの生活塵芥まで多岐にわたります。これらは形状、比重、絡まりやすさがすべて異なるため、単一の基準で機械を選定すると、後に深刻な目詰まりや故障を招くことになります。

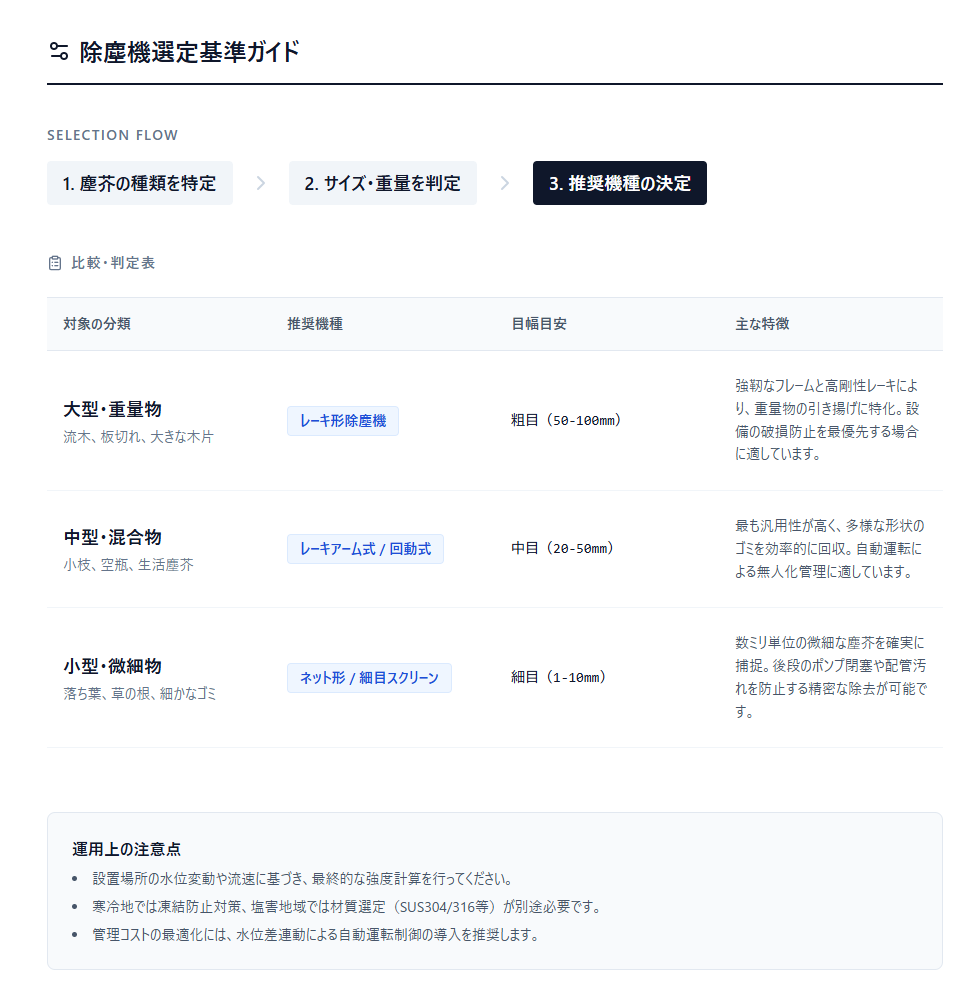

選定の第一歩は、対象となる塵芥の「サイズ」と「質」を特定することです。例えば、微細な落ち葉が主であればネットスクリーンが必要になりますが、そこに流木が混じる環境であれば、ネットを破損させないために堅牢なバースクリーンとレーキ形除塵機の組み合わせが必須となります。除塵機は、水路という「動く現場」の最前線でゴミと対峙する装置であり、その選定こそがインフラ全体の稼働率を左右します。

流木から生活塵芥まで「拾うもの」別の課題と選定ポイント

現場によって流れてくる「ゴミの顔ぶれ」は大きく異なります。それぞれの塵芥特性に合わせた選定のポイントを整理します。

まず、山間部の発電所取水口などで課題となる「流木や大型の板切れ」です。これらは重量があり、スクリーンに大きな負荷をかけるため、引き上げ能力（掻揚荷重）の高い往復式レーキや、ワイヤーロープ式の除塵機が適しています。特に揚程が10mを超えるような深層部からの引き上げには、ワイヤーロープ式がその威力を発揮します。

次に、都市部の排水路や河川管理で頻発する「生活塵芥や空瓶」です。これらは形状が不定形で、スクリーンの隙間に挟まりやすいという特徴があります。ここでは、回転しながら連続的に塵芥を掻き揚げる回動式（ロータリー式）が効率的です。また、ビニールや紐状のゴミが絡まりやすい場合は、レーキの爪形状やスクリーンの勾配を調整し、剥離性を高める設計が求められます。

さらに、浄水場や小水力発電所で頭を悩ませるのが「秋季の落ち葉」です。落ち葉は一枚一枚は軽いものの、スクリーンに張り付くと瞬時に通水阻害を引き起こします。この場合、目幅を極限まで狭めたネットスクリーンや、水位差を検知して自動で頻回運転を行う制御システムが必要となります。

塵芥の種類	主な課題	推奨される除塵機形式	選定の鍵
流木・大物	機械への過負荷、レーキ破損	往復式・ワイヤーロープ式	掻揚荷重と構造の堅牢性
小枝・板切れ	スクリーンの目詰まり、挟まり	レーキ回動式	レーキの爪形状とピッチ
生活塵芥・空瓶	不規則な形状、絡まり	鋼製スライドゲート＋回動式	確実な剥離機構と水位差制御
落ち葉・草の根	瞬時の通水阻害、張り付き	ネット形・細目スクリーン	自動水位差運転と洗浄機能

回収・粉砕・搬送を自動化するヤマウラの一貫システム

除塵機でゴミを「掻き揚げた後」を想像してください。水に濡れた大量のゴミが山積みになり、それを人手でコンテナへ移し、滴り落ちる汚水に耐えながら搬送する——。これが多くの現場が抱える、隠れた重労働の正体です。

株式会社ヤマウラでは、除塵機を単なる「ゴミ取り機」ではなく、「廃棄物処理システムの前段」と捉えています。私たちが提案するのは、除塵・固液分離・粉砕・搬送までを繋ぐ一貫した自動化ラインです。

具体的には、掻き揚げられた塵芥をベルトコンベアや傾斜チェーンコンベアで直接ホッパーへ投入し、さらに「粉砕機」を組み込むことで、ゴミの容積を劇的に削減します。これにより、産業廃棄物としての搬出回数を減らし、ランニングコストの低減を実現します。また、水分を多く含む塵芥に対しては「固液分離」の工程を加えることで、搬送効率を高め、周囲の環境汚染（汚水の流出）も防ぎます。

東証プライム上場企業として培った大型製缶技術と、メカ・電気・土木の4部門連携により、既設の狭小スペースであっても、これら一連のシステムを「特注設計」で納入することが可能です。「除塵機はあるが、その後の処理が大変だ」という課題に対し、出口までを自動化するソリューションを提供します。

除塵機に関する製品事例

続いて、実際に当社が製作した除塵機の製品事例をご紹介いたします。

移動ワイヤーロープ式除塵機

水路用ネット式除塵機

前面降下前面掻揚式除塵機

移動ワイヤーロープ式除塵機

定置レーキアーム式除塵機

バースクリーン式　小水力発電設備用除塵機

レーキ前面降下前面掻揚式　小水力発電設備用除塵機

跳ね上げ構造付き 前面降下前面掻揚式除塵機

移動ワイヤーロープ式除塵機（タブレット操作機能搭載）

バースクリーン式 小水力発電設備用除塵機

2連バースクリーン式 小水力発電設備用除塵機

移動ワイヤーロープ式除塵機（ネットワークカメラ付き）

固定式ロータリーチェーン式除塵機（前面降下前面掻揚式）

移動ワイヤーロープ式除塵機（コンベア別置き構造）

排水機場用背面降下前面掻揚式自動除塵機

背面降下前面掻揚式自動除塵機

>>>詳しい除塵機の事例はこちら！
